Осінь — пікова пора для харчової переробки: цукрові заводи працюють у сезон переробки буряка, елеватори приймають урожай, а раптові зупинки через відключення електроенергії додають навантаження на обладнання. У такий період аварія на трубопроводі коштує особливо дорого, і досить часто починається вона не з труби, а із засувки.
Чому аварії в трубопроводах часто починаються з арматури
Труба — відносно проста конструкція, її зношування прогнозоване, а стан перевіряється під час планових оглядів. У запірній арматурі є рухомі частини, ущільнення, сідло і привід, і саме ці елементи найбільше контактують із середовищем та зношуються першими.
Засувка, яка роками стояла відкритою, у момент аварійного перекриття може не зрушити з місця. Ущільнення, що спершу ледь пропускає, поступово розмиває сідло. Про такі дефекти зазвичай дізнаються тоді, коли ремонтникам потрібно ізолювати ділянку, а вузол не тримає тиск.
Яку роль відіграє запірна арматура на виробництві
Завдання запірної арматури на перший погляд просте: надійно відкрити або перекрити потік. Від цього залежить, чи вдасться вивести насос на обслуговування, відсікти пошкоджену ділянку без зупинки всього цеху або переключитися на резервну лінію.
Справна арматура дозволяє замінити прокладку чи насос за кілька годин, не зачіпаючи сусідні дільниці. Несправна змушує зливати систему, зупиняти суміжні процеси й перебудовувати графік змін.
Забруднені середовища: окремий клас навантажень
Найскладніші умови для арматури там, де трубою йде рідина з твердими частинками або волокнами. Це осад на очисних спорудах, паперова маса на целюлозно-паперових комбінатах, транспортерно-мийна вода з ґрунтом і рештками коренеплодів на цукрових заводах, вапняне молоко, а також сипучі матеріали на елеваторах і цементних виробництвах.
У таких середовищах звичайна клинова засувка працює погано. Тверді частинки осідають у пазу корпусу, і клин не доходить до кінця. Волокна намотуються на ущільнення, пісок поступово стирає робочі поверхні. Після кількох циклів засувка формально закрита, але середовище через неї проходить.
Окремий ризик пов'язаний із раптовими зупинками. Якщо лінію не встигли промити, суміш у трубі осідає, і під час наступного перекриття арматура має не просто закритися, а пройти крізь шар осаду.

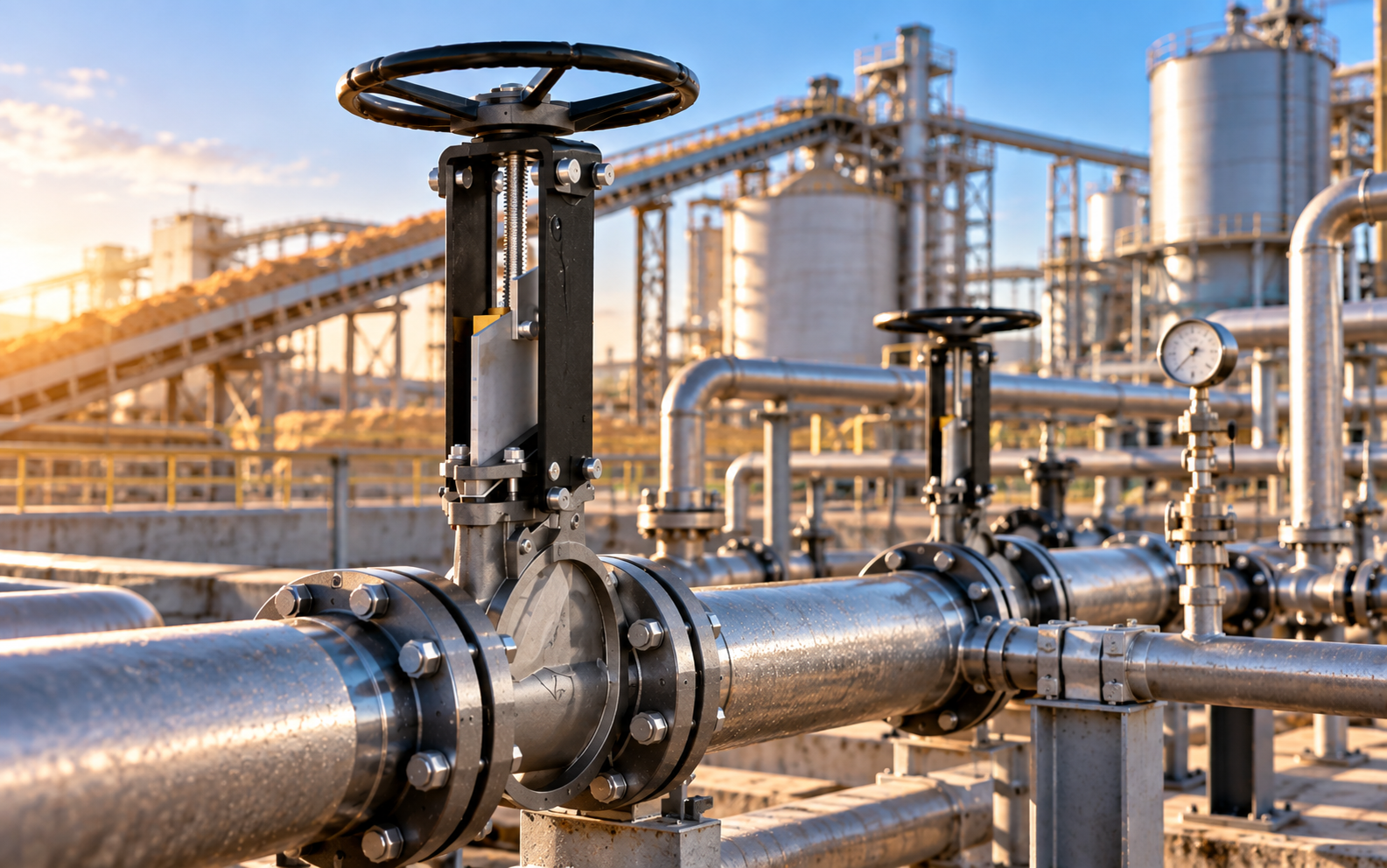

Де і навіщо встановлюють шиберні засувки
Для таких умов призначено окремий тип арматури. Її затвор — тонкий ніж, який рухається поперек потоку і розрізає волокна та осад, а не стискає їх. Конструкція корпусу не дає твердим частинкам накопичуватися там, де вони заважали б закриттю, а в повністю відкритому положенні переріз труби не звужується.
Тому на лініях стічних вод і осаду, паперової маси, харчових суспензій, а також під бункерами із сипучими продуктами встановлюють шиберні засувки, розраховані на середовища з помірним вмістом твердих частинок. Для найважчих умов, як-от рудної пульпи чи шламу на гірничо-збагачувальних комбінатах, виробники пропонують окремі посилені виконання.
Шиберна засувка не є універсальним рішенням. Для чистої води під високим тиском чи для пари часто доречніші інші типи арматури. Тому підбір починають з аналізу середовища, його температури і тиску, а не з вибору діаметра в каталозі.
Скільки коштує неправильно підібрана засувка
Під час закупівлі різниця між «підходить за діаметром» і «підходить для середовища» здається дрібницею. Вона дається взнаки пізніше, позаплановими зупинками.
На безперервному виробництві заміна однієї засувки рідко обмежується самою засувкою. Лінію треба зупинити, спорожнити й промити ділянку, провести роботи, заново заповнити систему і вийти на режим. Для цукрового заводу посеред сезону чи для елеватора під час приймання врожаю навіть кілька годин простою означають втрачену сировину й зірвані графіки. Експлуатаційники нерідко визнають, що такі втрати в підсумку більші за вартість самої арматури.
Частина витрат лишається малопомітною: часті ремонти, запчастини на складі «про всяк випадок», понаднормова робота ремонтних бригад. У звітах їх рідко пов'язують з вибором засувки, хоча саме з нього все починається.
Що перевірити підприємству перед піком сезону
Почати варто з переліку критичних вузлів: яка арматура стоїть на лініях зі стоками, суспензіями та сипучими матеріалами, чи відповідає її тип середовищу і коли її востаннє перевіряли на щільність перекриття. Засувки, що роками не рухалися, потрібно періодично провертати згідно з регламентом, щоб вони спрацювали в аварійній ситуації. Під час модернізації чи заміни обладнання тип арматури слід обирати з урахуванням складу середовища, тиску і режиму роботи лінії, залучаючи інженерів, знайомих з технологією процесу. Такий підхід не потребує великих вкладень, але суттєво зменшує ймовірність того, що дрібна несправність зупинить усе виробництво.
