За останні роки ремонтним службам українських підприємств довелося переглянути звичні схеми постачання. Верстати, насоси й транспортери, змонтовані десятиліття тому, працюють і далі, але запчастини для них тепер шукають серед європейських та азійських виробників. Найчастіше саме на підшипниках ця заміна дає збій: у старому вузлі стоїть деталь із маркуванням за ГОСТ, у каталозі постачальника — позначення ISO, а цифри на кільці давно стерлися. Одна помилка в замовленні обертається не лише зайвими витратами, а й кількома днями простою, поки на склад надійде правильна позиція.
Звідки беруться помилки при заміні
Типовий сценарій виглядає так: механік знає діаметр вала й замовляє підшипник саме під нього. Деталь приходить, сідає на вал, але не входить у корпус або виступає за його межі. Причина проста: не врахували зовнішній діаметр і ширину.
Друга пастка — заміри зношених деталей. Якщо зовнішнє кільце провернулося в гнізді, а внутрішнє «з'їло» шийку вала, штангенциркуль покаже не номінальні розміри, а наслідки зносу. Третя — неувага до суфіксів: два підшипники з однаковими габаритами можуть мати різні ущільнення, зазор чи сепаратор, і в конкретному вузлі ця різниця буде вирішальною.
Що вимірювати і як

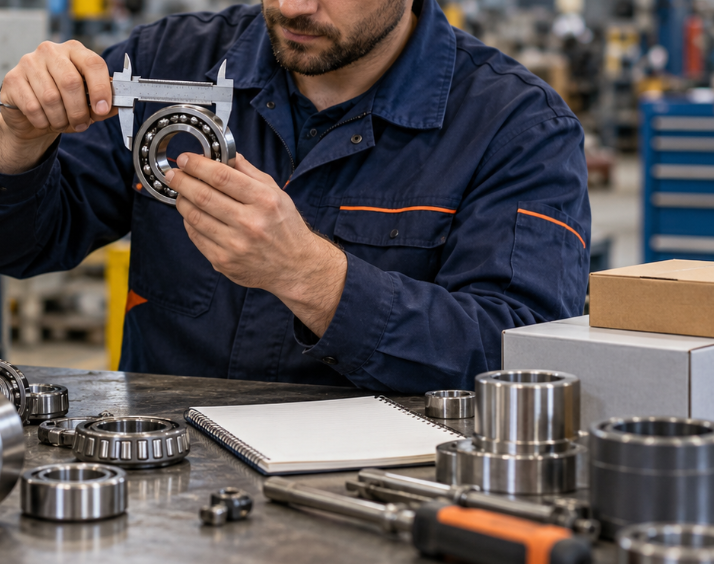

Будь-який підшипник кочення описують три розміри: внутрішній діаметр d (посадка на вал), зовнішній діаметр D (посадка в корпус) і ширину B. Для конічних роликових підшипників замість ширини беруть монтажну висоту T. Вимірюють штангенциркулем, а для точних вузлів — мікрометром. Якщо підшипник зруйнований, розміри краще зняти з вала та посадкового отвору корпусу, попередньо оглянувши їх на знос. У каталогах розміри підшипників зазвичай записують у форматі d×D×B, наприклад 25×52×15. Саме в такому вигляді їх варто передавати постачальнику: так менше шансів, що хтось переплутає зовнішній діаметр із шириною або прочитає цифри в іншому порядку.
Окремої уваги потребує техніка американського чи британського походження. Там трапляються дюймові підшипники, і їхні розміри в міліметрах виглядають «неправильними». Наприклад, R156 має отвір 4,763 мм, що відповідає 3/16 дюйма. Якщо заміри дають дробові значення, які не вкладаються в метричний ряд, варто перевірити дюймові серії, а не шукати найближчий метричний аналог: такий підшипник не сяде щільно ні на вал, ні в корпус.
Як читати маркування ISO
Міжнародне позначення побудоване логічно. У поширеному 6205 перша цифра 6 означає радіальний кульковий однорядний підшипник, друга цифра 2 — легку розмірну серію, а останні дві цифри 05 — код внутрішнього діаметра. Для кодів від 04 і вище діаметр дорівнює коду, помноженому на 5, тож 6205 має отвір 25 мм. Менші коди розшифровують окремо: 00 — 10 мм, 01 — 12 мм, 02 — 15 мм, 03 — 17 мм. У мініатюрних підшипниках остання цифра прямо вказує діаметр: у 625 він дорівнює 5 мм.
Розмірна серія визначає, наскільки масивний підшипник при тому самому отворі, і саме тут помиляються найчастіше:
|
Позначення |
d, мм |
D, мм |
B, мм |
|
6005 |
25 |
47 |
12 |
|
6205 |
25 |
52 |
15 |
|
6305 |
25 |
62 |
17 |
Усі три мають однаковий отвір, але поставити 6305 замість 6205 без переробки корпусу не вийде.
Суфікси, які не можна ігнорувати
Літери після номера описують конструкцію, і кожна з них може бути критичною:
-
2RS, 2RSH — гумові ущільнення з обох боків; ZZ, 2Z — металеві захисні шайби;
-
C3 — збільшений радіальний зазор, потрібний, наприклад, в електродвигунах, де вал нагрівається;
-
N, NR — канавка під стопорне кільце та саме кільце;
-
M, TN9 — латунний або поліамідний сепаратор;
-
K — конічний отвір під закріпну втулку.
Якщо у вузлі стояв підшипник із зазором C3, а його замінили на звичайний, при нагріванні він може затиснутися, хоча за розмірами підійшов ідеально. Так само з ущільненнями: відкритий підшипник у запиленому вузлі не замінить закритий. Але й закритий не завжди підходить замість відкритого. У редукторі з масляною ванною ущільнення відріжуть підшипник від мастила, а на високих обертах контактні ущільнення додатково гріються.
Відповідність ГОСТ та ISO
Для обладнання радянського виробництва ключове завдання — перевести ГОСТ-позначення в міжнародне. Основа номера зазвичай збігається, а конструктивні особливості кодуються цифрами перед нею. Так, 205 відповідає 6205, 60205 — 6205-Z, 80205 — 6205-2Z, а 180205 — 6205-2RS. Для конічних роликових система інша: ГОСТ 7205 відповідає ISO 30205. Цифри через дефіс на початку, як у 6-205, вказують клас точності.
Розміри підшипників стандартизовані, тож для звірки не треба тримати в голові сотні відповідностей: достатньо надійної таблиці підшипників з основними серіями та аналогами. Зведені довідники дають змогу підібрати підшипник за розмірами і знайти відповідник серед позицій SKF, FAG, NSK, NTN, SNR чи KOYO, а також перевести ГОСТ у ISO. Корисно, коли там розібрано й випадки, де заміна працює лише в один бік.
Водночас таблиця показує геометричну сумісність, але не гарантує однакової вантажопідйомності чи граничних обертів. Для редукторів, дробарок і шпинделів ці параметри варто звіряти за каталогом підшипників конкретного виробника.
Від демонтажу до замовлення
На практиці заміна проходить без сюрпризів, коли ремонтна служба дотримується простої послідовності. Одразу після демонтажу маркування фотографують, поки його ще можна прочитати, а сам підшипник не викидають до надходження нового. Далі знімають три розміри й записують умови роботи вузла: оберти, температуру, пил чи вологу. Постачальнику передають усе разом, включно із суфіксами. Для критичних валів запасний комплект тримають на складі заздалегідь, а купують деталі в офіційних дистриб'юторів, бо підробки відомих брендів на ринку трапляються, і їхній ресурс помітно нижчий за оригінал.
Кілька хвилин на заміри та звірку маркування зазвичай заощаджують тиждень очікування повторної поставки і дозволяють запустити обладнання з першої спроби.
